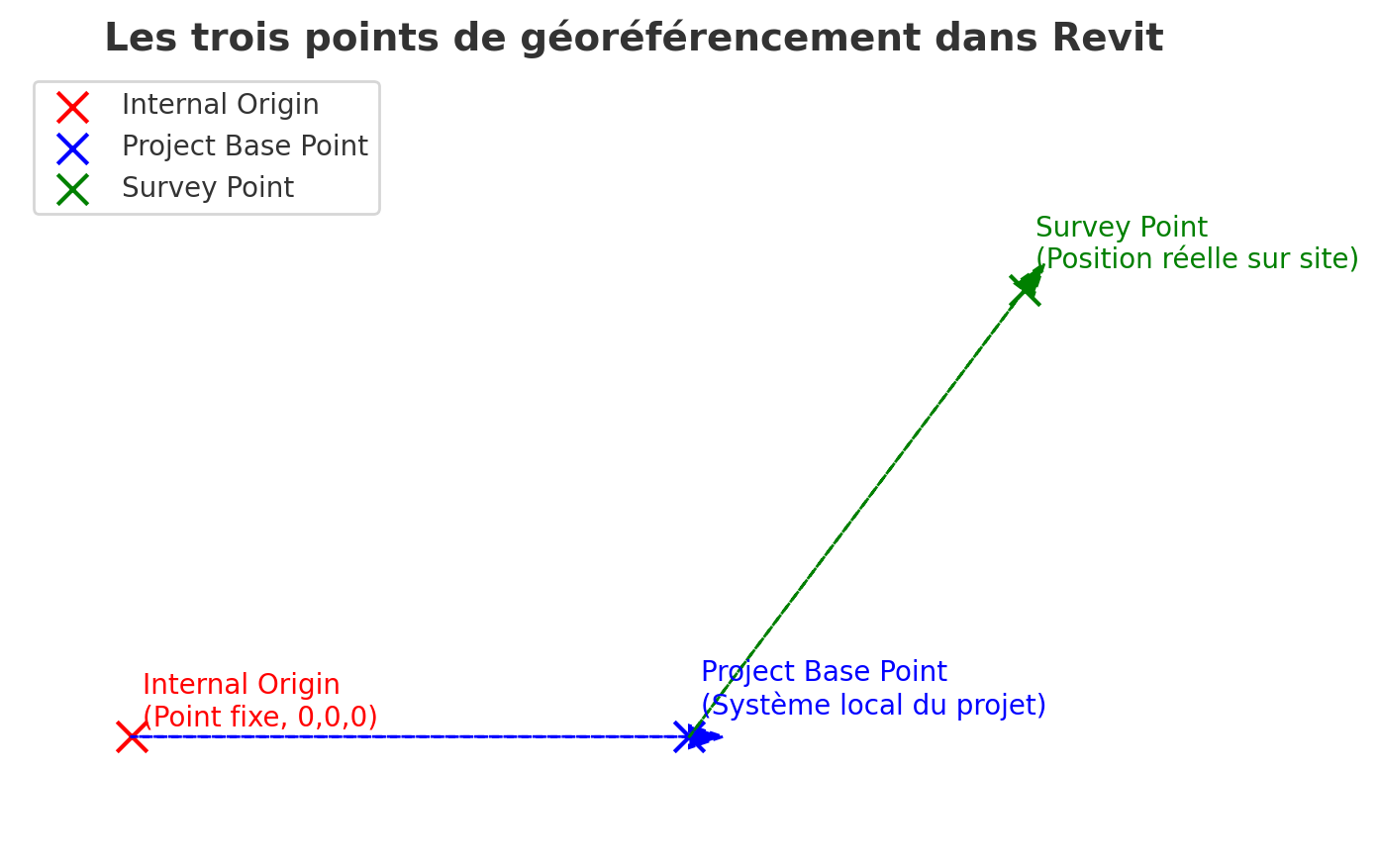

Dans tout projet BIM réalisé avec Autodesk Revit, la maîtrise des systèmes de coordonnées est un élément clé pour assurer une modélisation précise, une collaboration efficace et une intégration correcte du bâtiment sur son site réel. Pourtant, de nombreux utilisateurs confondent encore trois notions fondamentales : l’Origine interne, le Point de base du projet et le Point de topographie.
Comprendre leurs rôles respectifs permet d’éviter des erreurs fréquentes de géoréférencement et d’assurer une meilleure interopérabilité entre disciplines.
📍 l’Origine interne
- C’est le point zéro intrinsèque de Revit.
- Il est fixe et invisible par défaut (on peut l’afficher mais il ne doit pas être déplacé).
- Toutes les coordonnées internes de Revit (calculs, placements d’éléments, exports IFC, etc.) prennent ce point comme référence.
- ⚠️ Comme il est immuable, déplacer l’Origine interne n’est pas recommandé : cela peut causer des incohérences dans le modèle et avec les fichiers liés.
👉 On peut le considérer comme le squelette numérique de Revit.
📍 Le Point de base du projet
- Le Point de base du projet définit le système de coordonnées local du projet.
- Il est utilisé pour la modélisation quotidienne : niveaux, grilles, axes de construction.
- Il peut être déplacé et/ou orienté pour ajuster le modèle aux plans de conception (par exemple, si l’architecte veut aligner les axes du bâtiment sur une grille précise).
- Le Point de base du projet est donc idéal pour gérer la cohérence interne du projet, mais il n’a pas vocation à représenter l’implantation réelle sur le terrain.
👉 On peut le comparer au repère de chantier pour l’équipe de conception.
📍 Le Point de topographie
- Le point de topographie correspond à l’implantation dans le monde réel.
- Il permet d’aligner le modèle avec les coordonnées géographiques du site (système Lambert, UTM, ou tout autre système national).
- Il est indispensable pour :
- Travailler avec les géomètres et leurs relevés topographiques,
- Aligner le modèle avec le Nord vrai (et non le Nord du projet),
- Éviter les décalages lors de l’interopérabilité avec d’autres disciplines (structure, MEP, infrastructures).
👉 On peut le considérer comme le repère géographique du projet.
🎯 Pourquoi le géoréférencement est essentiel en BIM ?
Une mauvaise gestion des coordonnées peut entraîner des problèmes majeurs :
- Des maquettes mal alignées lorsqu’elles sont fédérées,
- Des incohérences dans les exports IFC ou DWG,
- Des erreurs de localisation dans la documentation du projet,
- Des difficultés lors de l’implantation réelle sur chantier avec les outils de topographie.
À l’inverse, un bon paramétrage garantit :
✔️ Une collaboration fluide entre architectes, ingénieurs et géomètres,
✔️ Une compatibilité avec les outils SIG et de réalité augmentée,
✔️ Une documentation fidèle à la réalité du site.
🚀 Perspectives et bonnes pratiques
- Toujours clarifier avec l’équipe projet quel système de coordonnées sera la référence commune.
- Documenter la gestion des points de géoréférencement dans la convention BIM
- Tester l’import/export avec d’autres logiciels dès le début du projet.
- Avec l’essor de la réalité augmentée, des jumeaux numériques et du BIM connecté au SIG, la maîtrise de ces points devient encore plus stratégique.
💡 En résumé :
- Origine interne= repère technique, fixe et interne à Revit.
- Point de base du projet= système de coordonnées local du projet, modulable pour la conception.
- Point de topographie = position réelle du bâtiment dans le monde, indispensable pour la topographie et la coordination interdisciplinaire.
Bien paramétrés dès le départ, ces points garantissent la fiabilité et la cohérence du projet BIM tout au long de son cycle de vie.
